Bestimmung von Dichtungseigenschaften

Dichtungs­prüfstand

Produktdetails:

Bestimmung von Verschleiß, Leckage und Reibung an dynamischen Dichtungen (Radial-Wellen-Dichtringen)

Dieser Prüfstand dient dazu das Verschleiß-, Leckage- und Reibungsverhalten von dynamischen Dichtungen zu untersuchen. Die einstellbaren Prüfparameter sind der Differenzdruck, die Drehzahl sowie das Temperaturprofil. Der Prüfstand kann mit unterschiedlichen Medien auch im wachfreien Dauerbetrieb arbeiten. Die hochgenaue Drehmomentmessung erfolgt mit einem mitrotierenden Drehmomentsensor.

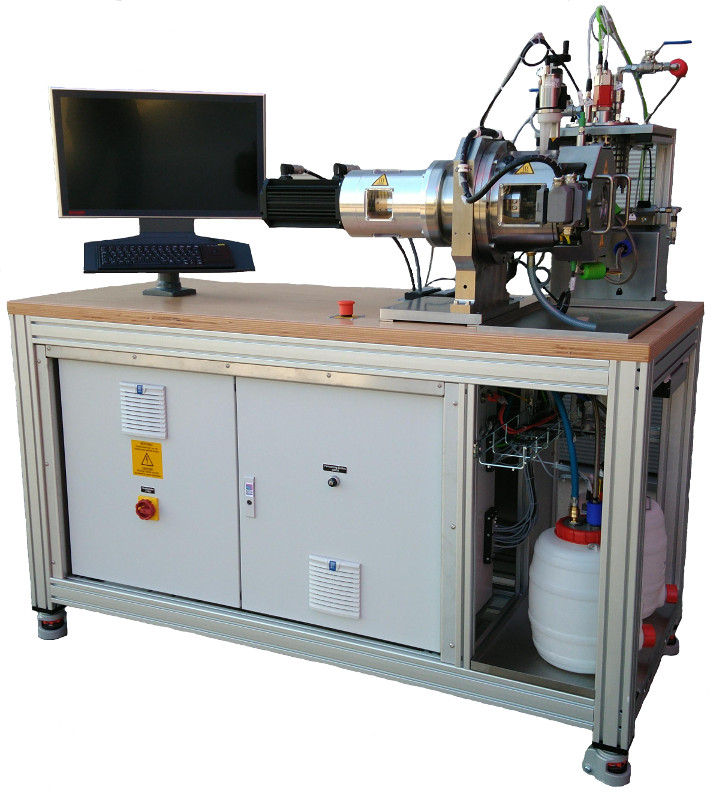

Dichtungsprüfstand Photo

Durch die Druckbeaufschlagung entsteht eine hohe Axialkraft auf die Prüfwelle. Diese wird durch ein reibungsfreies Luftlager entkoppelt. Dies ermöglicht die Drehmomentmessung mit einer sehr hohen Genauigkeit bei gleichzeitiger hoher Axiallast.

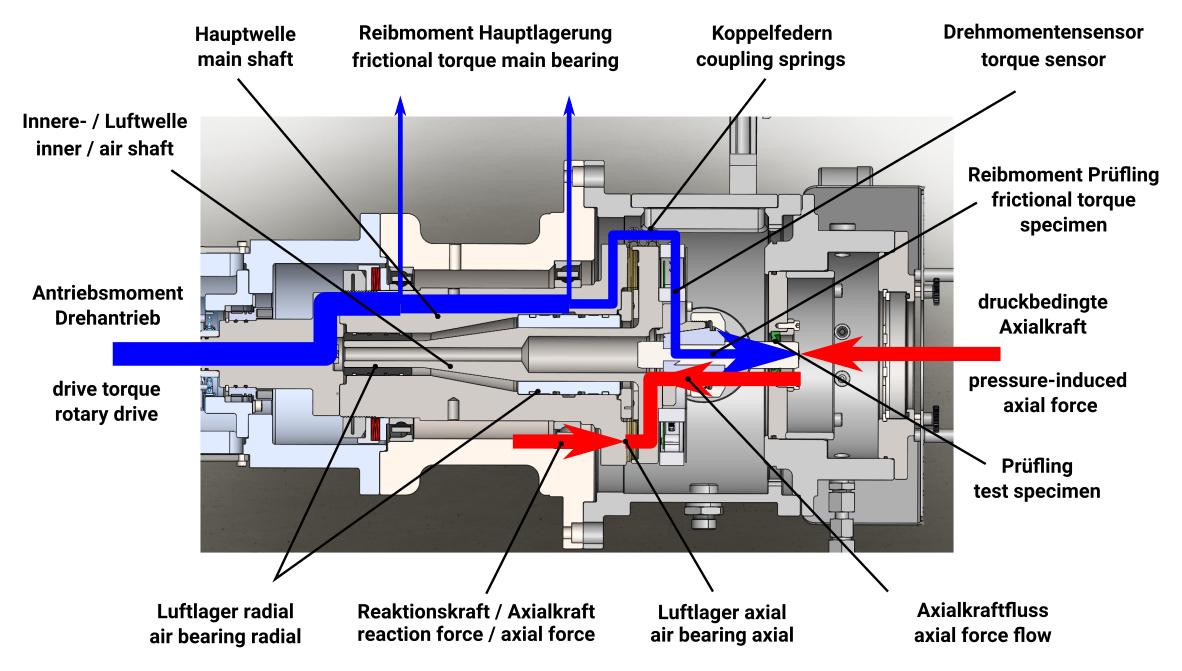

Dichtungsprüfstand Wirkprinzip

Die Leckagemessung erfolgt über zwei unabhängige hochgenaue Volumenstromsensoren.

Der Prüfstand verfügt über eine Absaugung um auch brennbare oder gefährliche Prüfmedien einsetzten zu können.

Mithilfe einer lasergeführten Infrarottemperaturmessung wird die Dichtungslippentemperatur kontinuierlich überwacht.

Abbruchbedingungen für eine Prüfungen können flexibel konfiguriert werden, um den wachfreien Betrieb gewährleisten zu können.

Während eines Prüflaufes werden alle relevanten Prüfgrößen, wie z.B. Reibmoment, Drehzahl, Leckage, Temperaturen hochfrequent und dauerhaft aufgezeichnet.

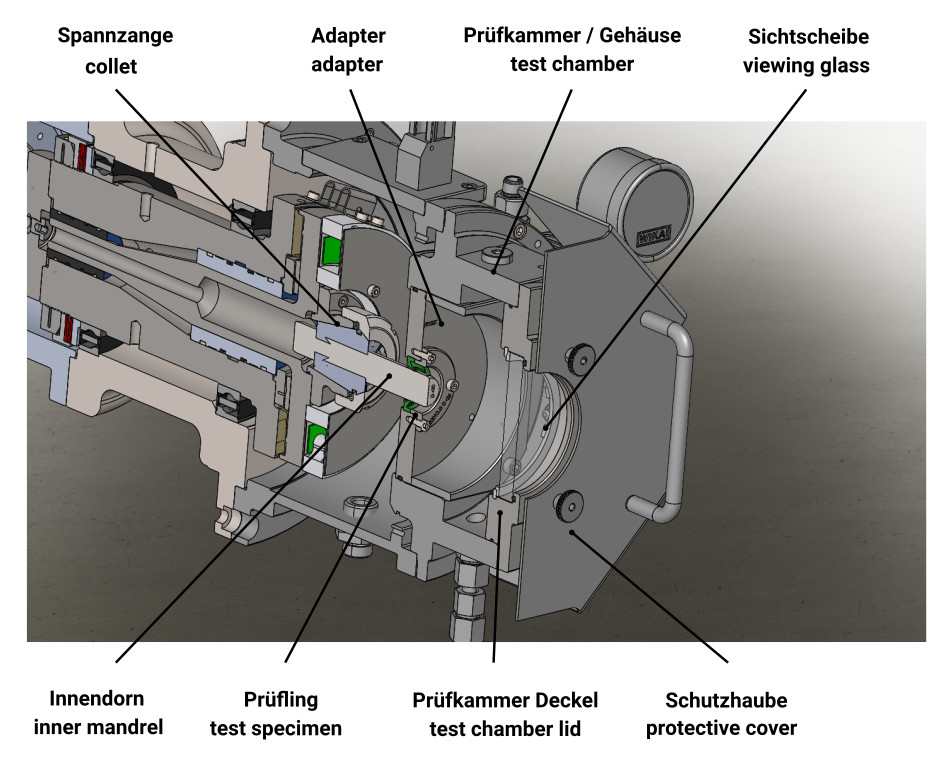

Dichtungsprüfstand Aufbau

Die Prüfdaten werden mit den Konfigurationsdaten in einer Datenbank abgelegt und sind über ein Webfrontend unternehmensweit verfügbar.

Technische Daten:

Drehzahl: 30 - 3000 1/min
Differenzdruck: bis 0.6 MPa (6 bar)
Medientemperatur: 20°C – 100°C
Drehmomentmessung: +/- 2 Nm
Genauigkeit der Drehmoment-Messung: 0.01 Nm
Leckagemessung: 0 - 1000 g/h
Genauigkeit Leckagemessung: 1 g/h
Prüflinge Radialwellendichtringe
Lippendichtungen
vergl. Bauformen
Wellendurchmesser Prüfling: 0 - 80 mm
Einbaudurchmesser Prüfling: 15 - 100 mm
