Füllvorrichtung und Prüfstand

Gas-Druck­begrenzungs­ventilprüfstand

Produktdetails:

Prüfstand zur Befüllung und zum Test von Ventilen und Speichern.

Der Prüfstand dient der Befüllung und dem Test von Ventilen und Speichern. Es können sowohl Druckbegrenzungsventile mit Gasdruckfedern als auch Speicherpatronen mit einem Gasdruck von bis zu 700 bar befüllt werden. Ein Leckagetest erfolgt extern über ein Wasserbad. Weiterhin werden die Funktions- und Fülldrücke mittels Testverfahren ermittelt.

Gas Druckbegrenzungsventilprüfstand

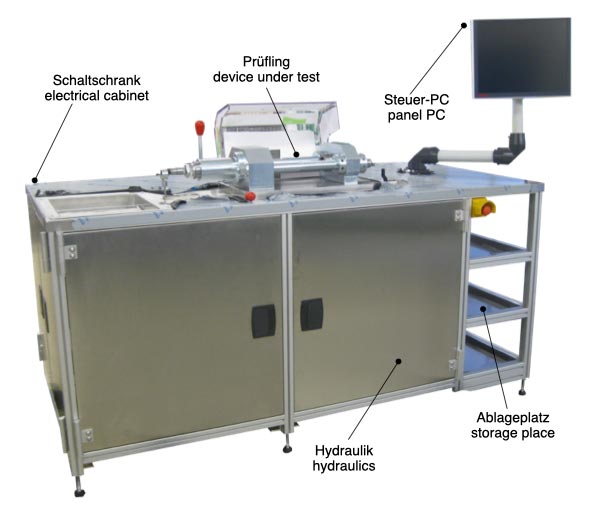

Die Füllvorrichtung ist in einer ergonomisch sinnvollen Höhe platziert. Alle Versorgungsaggregate befinden sich unterhalb der Füllvorrichtung in einem gekapselten Prüfstandsrahmen. Der Bereich des Prüflings ist durch eine verriegelte Polycarbonathaube gesichert. Die Bedienung erfolgt über einen HMI-Touchmonitor.

Füllvorrichtung

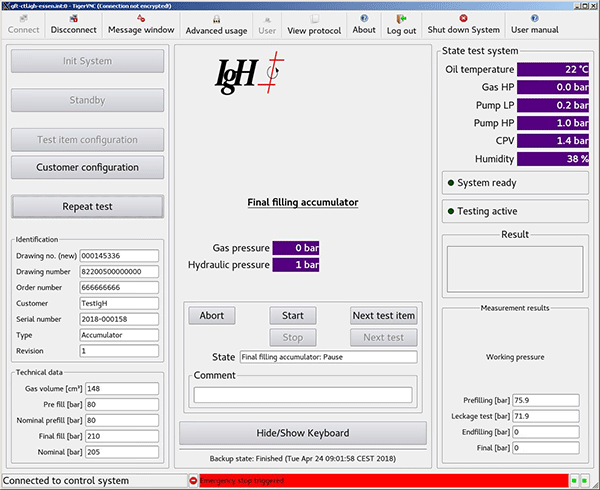

Auf Basis der Parametrierungen der Prüflingen werden Füllvorgänge gesteuert und Abnahmetests automatisiert durchgeführt.

Gas Druckbegrenzungsventilprüfstand

Die Füllvorrichtung dient der Aufnahme der Prüflinge zur Füllung und Test. Um unterschiedliche Baugrößen von Prüflingen abzudecken, werden prüflingspezifische Adapter verwendet. Der Einspannbereich kann durch Verstellmuttern justiert werden.

Technische Daten:

Abmaße: L = 1600 mm
B = 2000 mm
T = 1000 mm
Gewicht: 600 kg
Leistung: 7,5 kW
Versorgung 400 VAC
maximaler Testdruck: 700 bar
