Messung von Schraubverbindungen

Schraub­verbindungs­prüfstand

Produktdetails:

Messung der Axialkraft und des Drehmoments an Schraubverbindungen.

Dieser Prüfstand dient dazu an einer Schraubverbindung die Axialkraft und das Drehmoment zu messen. Der notwendige Drehantrieb mit Drehmoment- sowie Drehzahlmessung befindet sich auf der Oberseite des Prüfstandes. Gegenlager und Antriebseinheit sind auf einem Schlitten axial justierbar. Die Befestigung des Prüflings erfolgt formschlüssig und spielfrei in einer Spannzange. Der Prüfbereich ist mit einer durchsichtigen Schutzhaube versehen, die das Greifen in bewegte Maschinenteile verhindert. Stromversorgung, Automatisierung sowie Auswertung der Sensorsignale sind in den Prüfstand integriert.

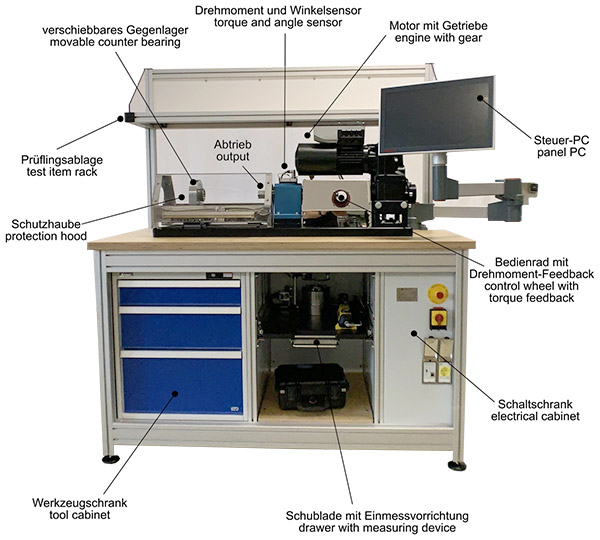

Verschraubungsprüfstand

Messeinheit

Die Messung des Drehmoment erfolgt beim Montagevorgang der Schraubverbindung. Diese wird hierzu in einem Gegenlager gespannt. Der automatisierte Vorgang kann dabei aus einer Serie von Teilschritten erfolgen, bei denen Drehmoment und Drehwinkel sowie Winkelgeschwindigkeit vorgebbar sind und von der Dreheinheit automatisiert angefahren und eingeregelt werden. Während der Montage werden Drehmoment und Drehwinkel kontinuierlich aufgezeichnet und bei Bedarf nach dem Anziehvorgang als Protokoll abgelegt.

Um die Axialkraft zu messen, wird die Verschraubung wahlweise mit einem kapazitiven Abstandssensor ausgestattet. Dieser misst die Längung des Prüflings beim Anziehen der Schraubverbindung, woraus die Axialkraft berechnet wird.

Kalibriereinheit

Unterhalb des Prüftisches befindet sich eine herausziehbare Schublade, die mit einer Einmessvorrichtung versehen ist. Diese ermöglicht den Abgleich der Dehnung des Prüflings mit der Axialkraft.

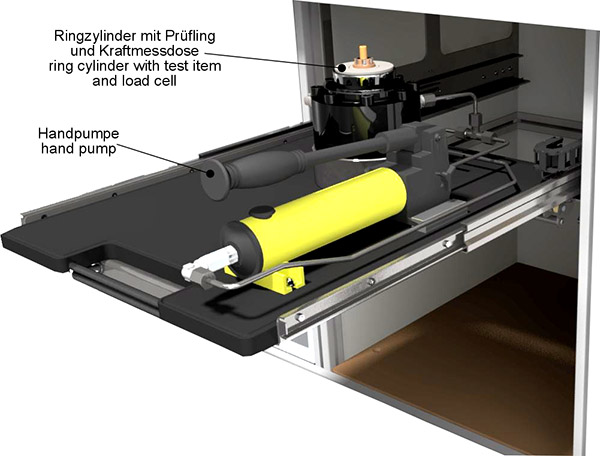

Kalibriereinheit des Verschraubungsprüfstands

Steuerung

Die Prüfstandssteuerung erfolgt durch einen Industrie-PC. Über ein in Position und Ausrichtung anpassbares Multitouch-Tablet kann auf alle wichtigen Funktionen zugegriffen werden.

Technische Daten:

Gewicht: 480 kg
Abmaße: H = 1900 mm
L = 1700mm
B = 800 mm
elektrische Anschluss­leistung: 3 kW
Drehmoment: ±500 Nm
maximale Geschwindigkeit 60°/s
maximaler Durch­messer des Prüflings: ~300 mm
Versorgung: 400 VAC / 50 Hz
