Testkoffer für EtherCAT-Servoventile

Der Tester ist ein Diagnose- und Inbetriebnahmewerkzeug für die Ansteuerung hydraulischer Ventile, die über EtherCAT® Schnittstellen verfügen. Er wurde für Inbetriebnahme- und Diagnoseaufgaben an Orten konzipiert, wo ein Steuersystem bisher nicht vorhanden oder nicht in der Lage ist, diese Aufgaben zu übernehmen.

Der Testkoffer stellt die Versorgungsspannung von 24V für das Ventil zur Verfügung. Über die Feldbusschnittstelle wird der Sollwert für die Bewegung des Ventils vorgegeben.

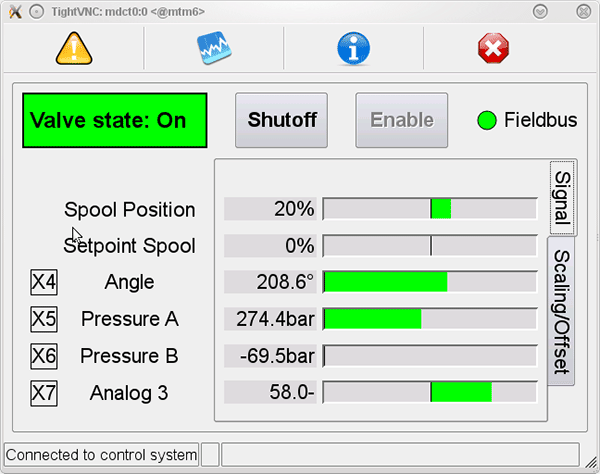

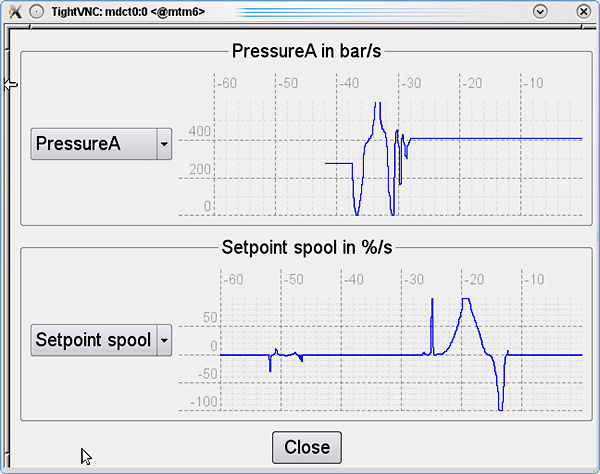

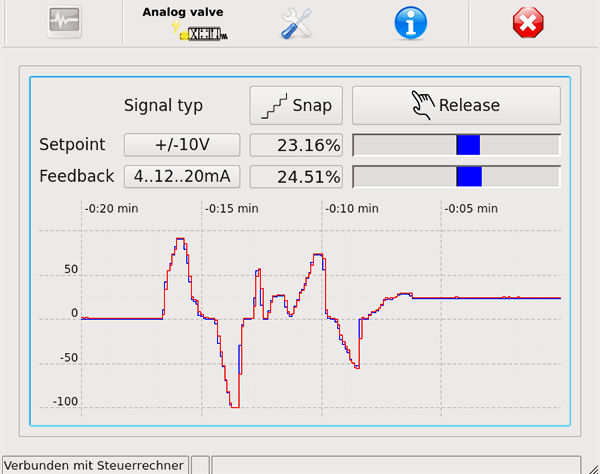

Am Ventil erfasste Messwerte werden über die Feldbusschnittstelle ausgelesen, übertragen und auf dem integrierten Bildschirm angezeigt. Die Werte können individuell skaliert und angezeigt werden.

In diesem speziellen Modell des Testers sind die folgenden Komponenten als Sensoren an den Ventilen vorparametriert:

• Aktuelle Ventilschieberposition
• Sensor Signal X2 (Winkelencoder mit SSI Schnittstelle)
• Sensor Signal X5 (Drucksensor: 4-20 mA)
• Sensor Signal X6 (Drucksensor: 4-20 mA)

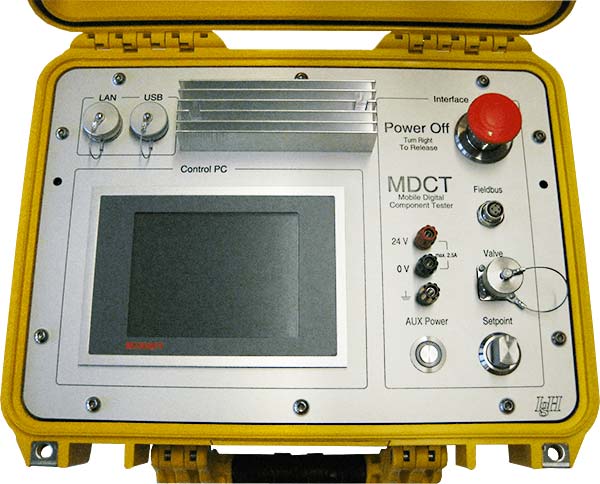

Das gesamte System wird über das Bedienfeld und diverse Bedienelemente des Testers gesteuert:

• Ein Potentiometer – mit Federrückstellung – stellt den Sollwert für die Stellung des Servoventilschiebers ein
• Über einen Schalter kann ein separater 24 V-Ausgang für Sekundärfunktionen genutzt werden
• Ein Nothalttaster unterbricht die Versorgungsspannung zum Verbraucher

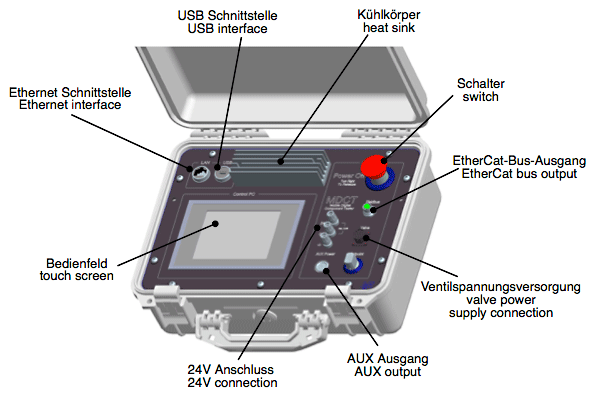

Neben dem Anschluss der Ventilspannungsversorgung über einen 7-poligen Ventilstecker dient der EtherCAT-Bus-Ausgang als Schnittstelle. Darüber hinaus gibt es eine Ethernet- und eine USB-Schnittstelle, die für Firmware-Updates vorgesehen sind.

Dank des robusten Gehäuses kann der Testkoffer auch in anspruchsvollen Umgebungen verwendet werden. Die Schutzkategorie ist IP67 bei geschlossenem Deckel und IP54 bei offenem Deckel.

Generell ist der Tester auch für andere Kombinationen von EtherCAT® Ventilen und Sensoren parametrierbar.
