Prüfung von Hydraulikhämmern

Hammer­prüfstand

Produktdetails:

Prüfstand für die Endabnahme von Hydraulikhämmern zur sprengstofflosen Gesteinsgewinnung.

Die Firma Epiroc stellt Hydraulikhämmer her. Diese Hämmer werden zu Abbruch­arbeiten und zur Gesteinsgewinnung eingesetzt und sind demontierbar an Bagger­fahrzeugen befestigt. Von der IgH ist ein Zwillingsprüfstand realisiert worden, mit dem die Endabnahme dieser Hydraulikhämmern nach der Endmontage erfolgt.

Der Prüfstand besteht aus den beiden Prüfräumen Nord und Süd, dem Aggregateraum und einer Leitwarte. Im Aggregateraum befindet sich die gesamte Hydraulikversorgung und Ölaufbereitung.

Besondere Features:

  • schwingungstechnische Entkopplung der Prüfstände untereinander und vom Gebäude durch zwei Tilgermassen mit je 90to Gewicht, die pneumatisch gelagert sind
  • hocheffektiver Schallschutz mit zwei beweglichen Betontüren von je 10to Gewicht
  • robuste mechanische und hydraulische Konstruktion, die der Zerstörungskraft der Hydraulikhämmer widersteht

Die IgH hat den Prüfstand als Generalunternehmer umgesetzt und war für alle Planungs- und Realisierungsgewerke, einschließlich Hoch- und Tiefbau, Mechanik, Hydraulik, Elektrik, Automatisierung, Software und Dokumentation verantwortlich.

Die Planungs- und Bauzeit dieses anspruchsvollen Spezial-Prüfstandes betrug von der Beauftragung bis zur Inbetriebnahme nur 10 Monate.

Die regelmäßige Wartung dieses Prüfstandes wird weiterhin von der IgH durchgeführt.

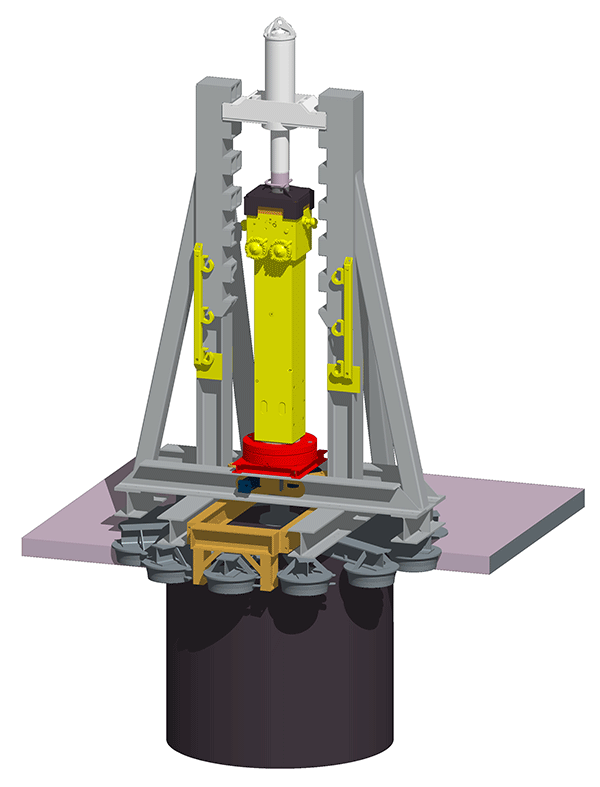

Modell des Hammerprüfstands

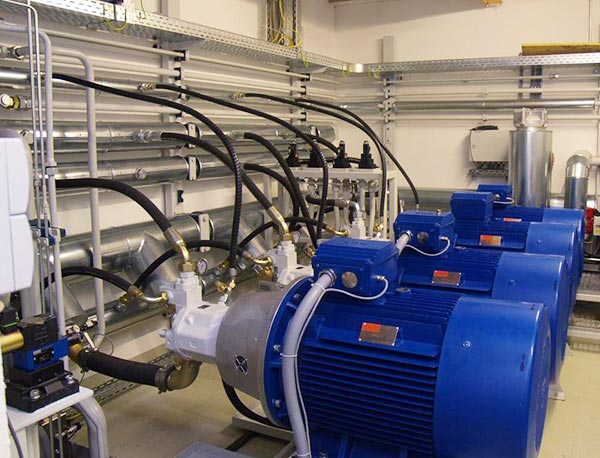

Aggregateraum des Hammerprüfstands

Technische Daten:

elek­tri­sche Leistung: ~300 kW
Anschluss: 400V AC
Gewicht: 350 to
Nenn­volu­men­strom je Pumpe: 150 l/min
Schall­dämpfungs­maß: 70 dB
maximale Öltempe­ratur: 75° C
