Gebrauchsdauerprüfung von 4/3-Wegeventilen

Wegeventil­prüfstand

Produktdetails:

Prüfstand für die Gebrauchsdauerprüfung von 4/3-Wegeventilen.

Dieser Prüfstand wurde für die Gebrauchsdauerprüfung von 4/3-Wegeventilen konzipiert. Die Über­wachung des Ventils erfolgt anhand des Schieberhubs, durch die sich Aussagen über den einzelnen Schaltvorgang im Ventil treffen lassen. Kurzzeitige Aussetzer eines Ventils können so ebenfalls detektiert werden. Zudem kann eine sehr flexible Parametrierung der Testbedingungen Temperatur, Druck und Zyklenfrequenz erfolgen.

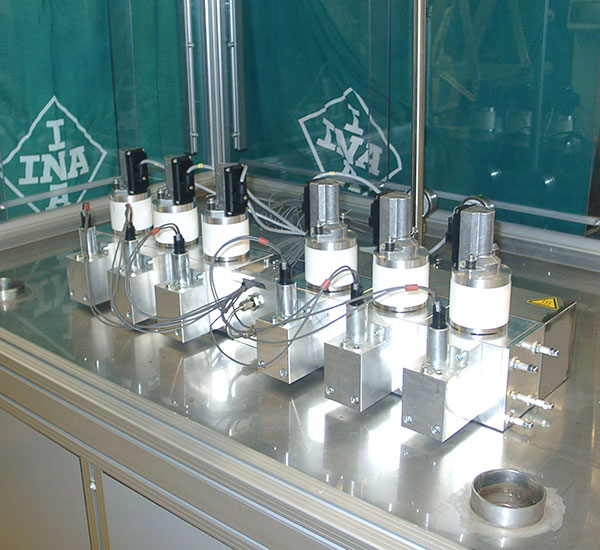

Es können sechs Ventile gleichzeitig getestet werden. Die Adaption der Prüflinge erfolgt je Ventil über einen separaten Adapterblock.

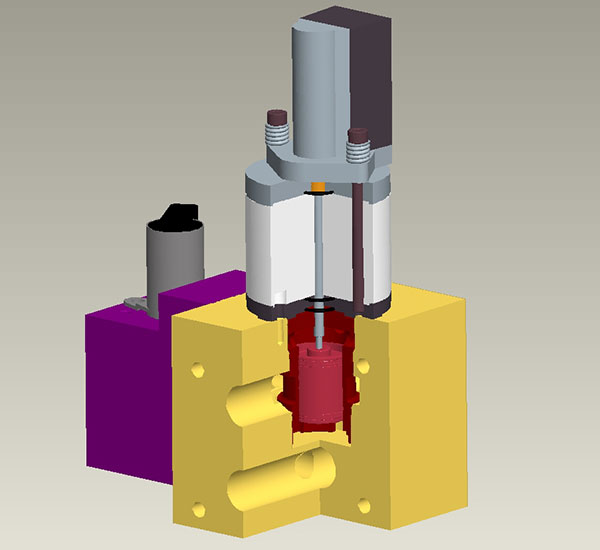

Dauerlaufprüfstand Modell Dauerlaufprüfstand Prüflinge

Konstruktion

Der Prüfstand ist aus MayTec® Profilsystem aufgebaut worden. Der untere Aggregateraum ist geräuschgedämmt und thermisch isoliert verschlossen. Die Arbeitsfläche und die Aggregate sind jeweils mit einer Ölwanne ausgestattet. Das gesamte Grundgestell steht auf vier Maschinenfüßen, welche in die Höhe justierbar sind.

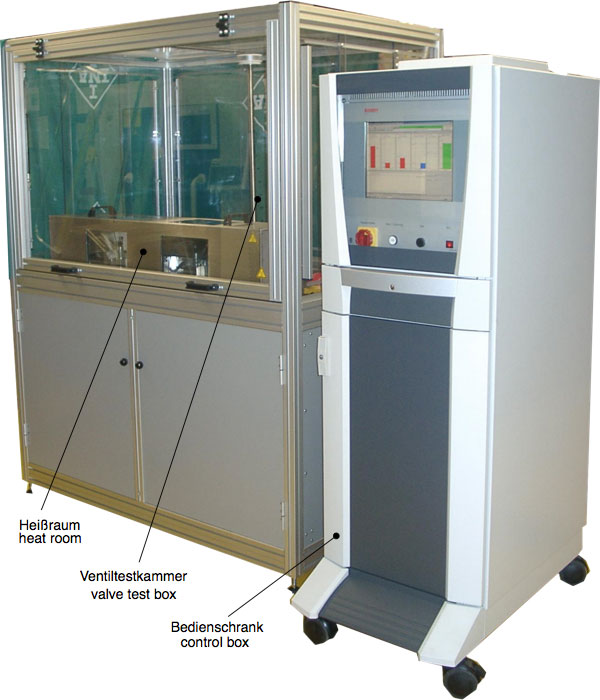

Dauerlaufprüfstand

Die gesamte Steuerung ist in einem Schaltschrank untergebracht, der über eine Energiekette fest mit dem Prüfstand verbunden ist. Auf der Rückseite befinden sich außerdem die Anschlüsse für Kühlwasser und Abluft sowie die Zuluftregelblenden. Da der Innenraum des Prüfstands über die Zwangsabsaugung mit gerichtetem Luftstrom auf leichtem Unterdruck gehalten wird, können Verdampfungsprodukte des Motoröls nicht in die Umgebung entweichen.

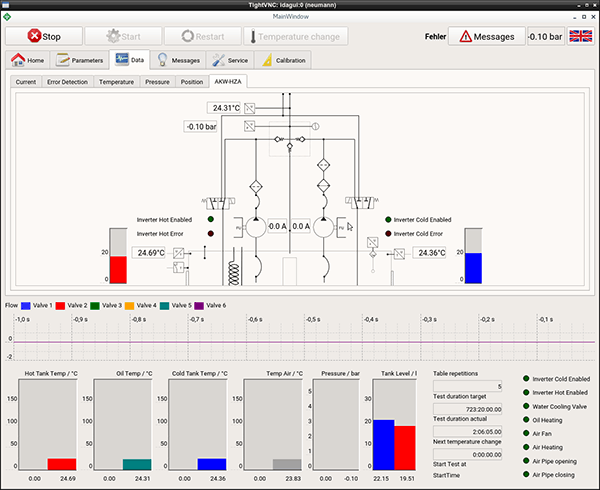

Dauerlaufprüfstand Bildschirmfoto

Technische Daten:

Temperaturbereich: 20-150°C innerhalb von 15 Minuten
Testzeit: >1000h
Druck: maximal 4 bar
Volumenstrom: 120 l/min
Leistung: 13 kW
Anschluss: 400 V / 16 A
Masse: 800 kg
