Test von Hydraulikkomponenten

Impulsdruck­prüfstand

Produktdetails:

Impulsdruck­prüf­stand zum Test von Hydraulik­komponenten nach DIN EN ISO 8434.

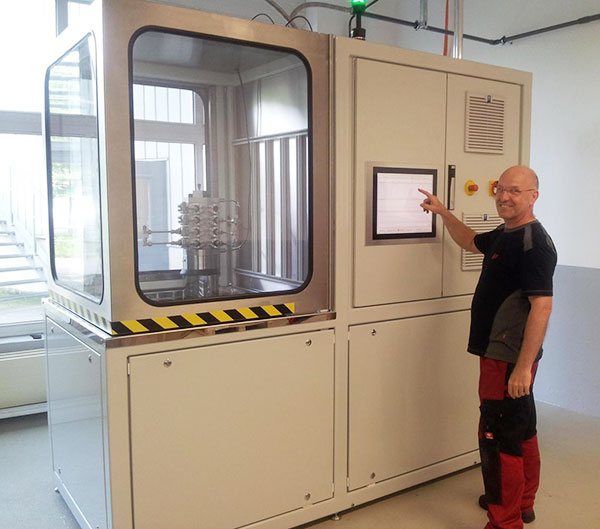

Eco Impulsdruckprüfstand

Der Impulsdruckprüfstand dient zum Test von Hydraulikkomponenten nach DIN EN ISO 8434. Bei diesen Prüfungen werden die Hydraulikkomponenten mit einem definierten zyklischen Druckprofil bis zu einem Maximaldruck von 1200 bar belastet. Die Druckbelastung wird mehrere Millionen Mal mit einer Zyklus­frequenz von etwa 1 Hz wiederholt.

Funktionsprinzip

Für die Druckerzeugung wird viel Energie eingesetzt. Bei konventionellen Prüfständen ist diese Energie nach jedem Druckpuls verloren und muss in Form von Wärme über einen Kühler abgeführt werden.

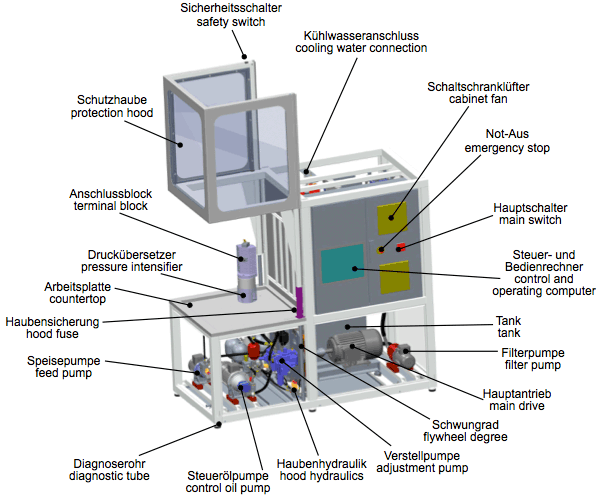

Druckpulsanlage 3d-Ansicht

Bei dem hier realisierten Konzept wird ein Teil der im komprimierten Öl gespeicherten Energie zurückgewonnen, sodass der Prüfstand daher nur einen Bruchteil der Energie verbraucht.

Um hohe Prüfdrücke von bis zu 1200 bar zu erreichen, wird ein Druckübersetzer eingesetzt. Der Druckübersetzer wird bei diesem Prüfstand durch eine verstellbare Pumpe im geschlossenen Kreislauf angetrieben. Die Druckregelung erfolgt servohydraulisch über einen digitalen Druckregler, der in die Prüfstandsautomatisierung integriert ist.

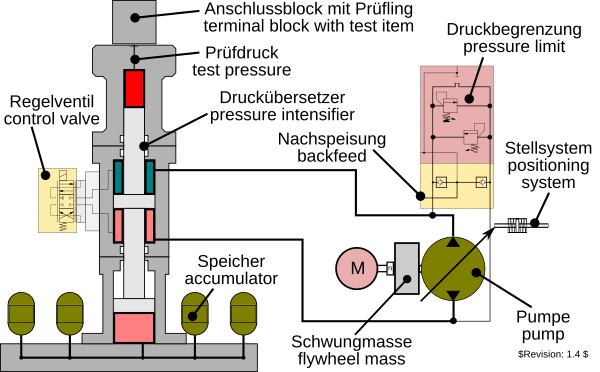

Druckpulsanlage Technische Zeichnung

Besonderheiten

  • Adaptive Druckregelung, die sich selbständig an das Volumen und die Steifigkeit der Prüflinge anpasst
  • Vakuumeinheit zur Entlüftung und Befüllung der Prüflinge
  • Verfolgung des Prüfgeschehens über das Intra-/Internet
  • Webgestützte Protokollgenerierung

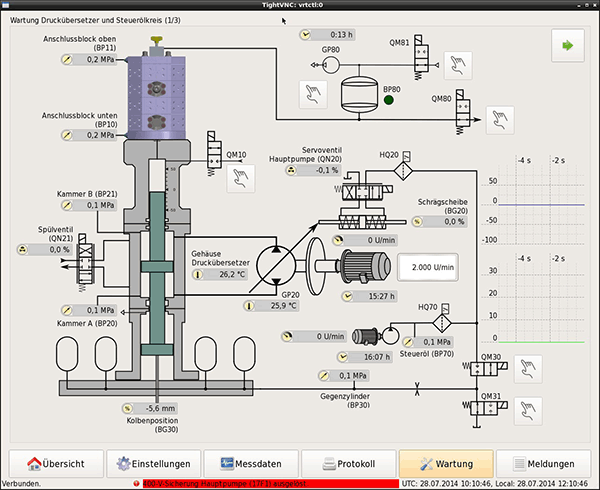

Druckpulsanlagen-Steuerung

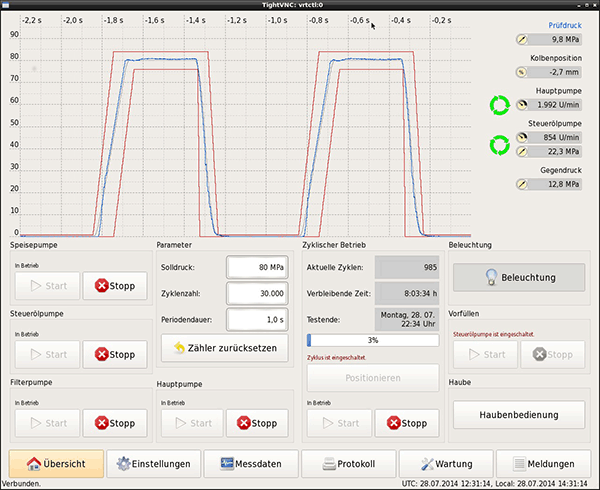

Druckpulsanlagen-Steuerung

Technische Daten:

maximaler Druck: 1200 bar
maximales Prüflingsvolumen 1 l
Gewicht: 2500 kg
Abmaße: L = 2500 mm
B = 1200 mm
T = 2300 mm
elektrische Anschluss­leistung: 25 kW
Frequenz des Prüfzyklus: 1 Hz
maximaler Schalldruckpegel: 75 dB
maximale Wärme­abgabe ins Kühl­wasser: 25 kW
