Test von Wagenhebern
Wagenheberprüfstand
Produktdetails:

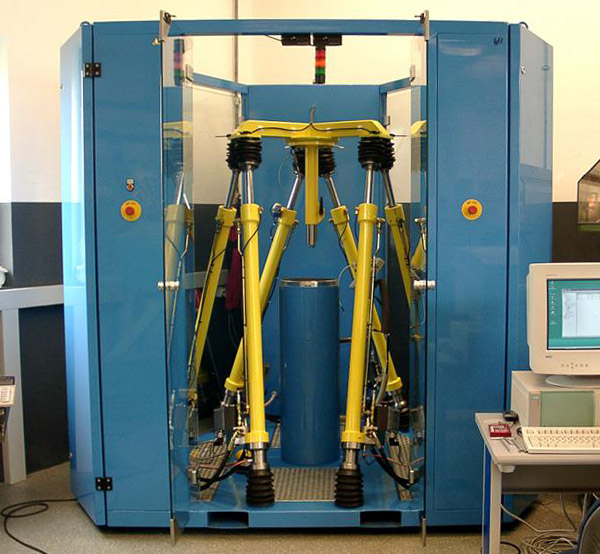

Prüfstand zur realitätsnahen Belastungssimulation von Wagenhebern.
Der Prüfstand dient der realitätsnahen Belastungssimulation von Wagenhebern. Diese Heber können in definierbaren Prüfzyklen bis zum Versagen getestet werden. Im Anschluss werden alle Ergebnisse der Prüfungen automatisch dokumentiert.
Konstruktion

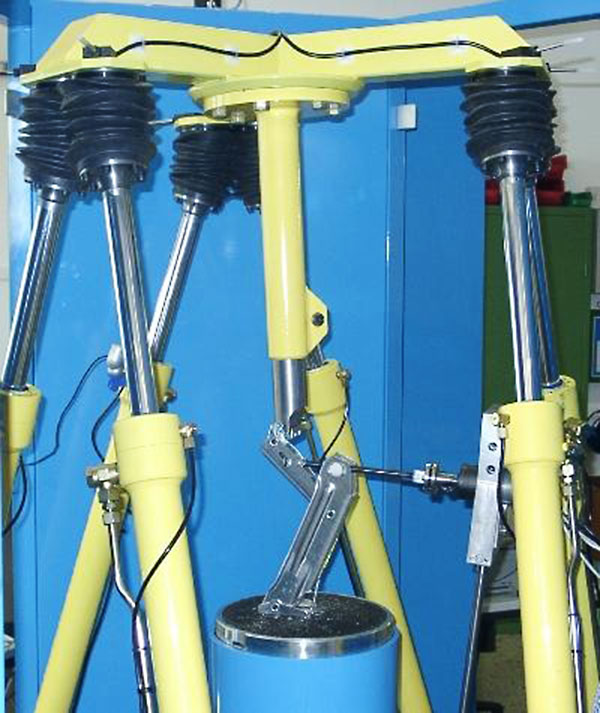

Über sechs hydraulische Servoachsen wird eine Kopfplatte im Raum positioniert, die die Bewegung und das Gewicht des Fahrzeugs simuliert. Der Wagenheber steht auf einer auswechselbaren Unterlage, die auf drei Kraftsensoren gelagert ist. Über die Regelung der hydraulischen Achsen wird sowohl die Kraft auf den Wagenheber als auch die Position des Kopfpunktes entsprechend einer Sollkurve automatisch eingestellt.
Steuerung
Die Steuerung des Prüfstandes erfolgt über einen im Schaltschrank eingebauten Industrie-PC mit einem Linux Betriebssystem. Über das Datennetzwerk wird im Unternehmen die Verbindung zur Außenwelt hergestellt. Die Bediensoftware kann auf allen berechtigten Rechnern im Netz verwendet werden.
Technische Daten:
| Abmaße: | H = 2430 mm B = 2500 mm T = 2200 mm |
|---|---|
| Gewicht: | 1800 kg |
| Schallemission: | < 60 dBA |
| Versorgung: | 400 V / 32 A |
| maximale Leistung: | 9 kW |
| Bewegungsraum des Bezugspunktes: | Z = 600 mm X = 150 mm Y = 150 mm |
